摆闸CXT-BW150

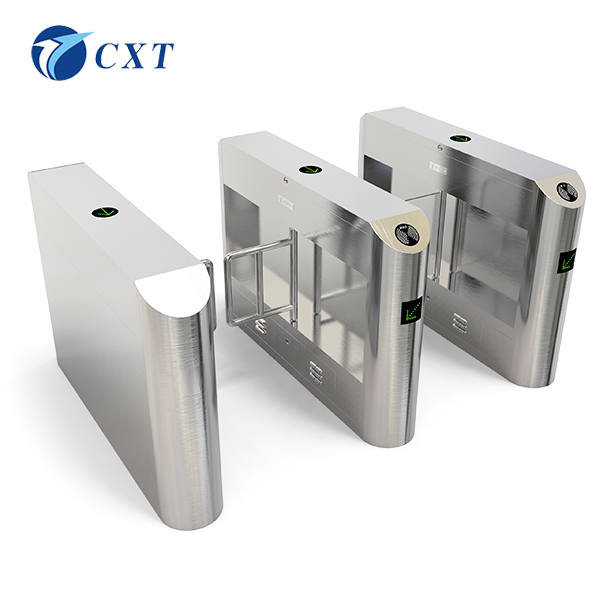

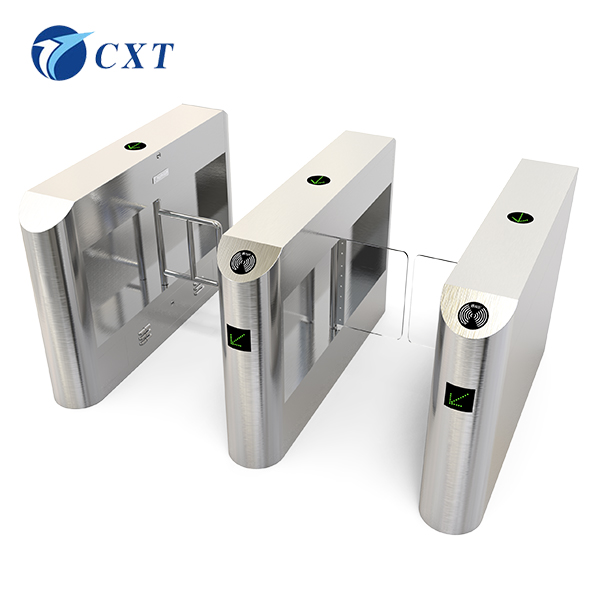

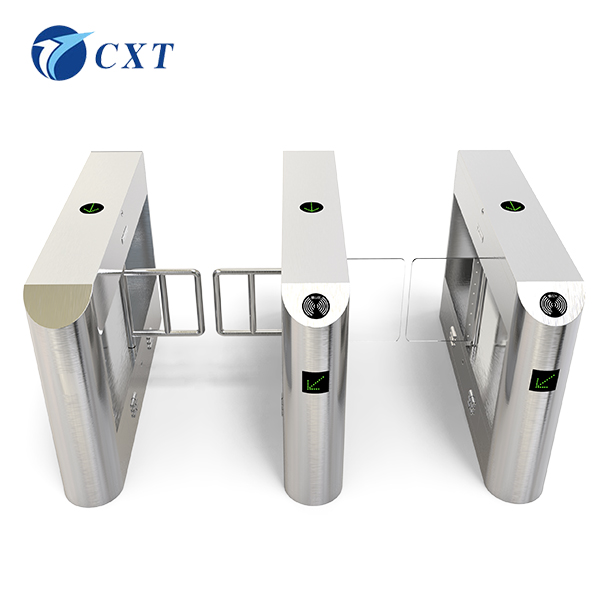

创新通 “不怕撞的”无刷摆闸CXT-BW150

一、 CXT-BW150摆闸新品说明
创新通新一代无刷防撞摆闸是针对各种人行、车行通道的恶劣环境，精心研制而成的又一款划时代的新型高科技通道产品，该产品采用全新的ARM控制系统和先进的无刷电机工业级控制电路以及独有的DFC技术，加上科学的机械传动设计，使得该产品无论是在性能、寿命、稳定性及性价比等方面都实现了革命性的超越与洗礼！

二、 功能简述
l 具有故障自检和报警提示功能，方便用户维护及使用。
l 可外接任何控制设备输出的控制信号或按钮或遥控，实现单双向控制通行。
l 自动复位功能：每摆动90度，并检测人和物体通过后，即自动复位，或在规定的时间内（延时多档可调）未通行时，系统将自动取消此次通行的权限而回归初始位。
l 灯光指示：高亮度通行灯状态指示，指引通行。
l 防尾随功能：
1、 当前面的人和物体通过后，在摆臂复位的过程中，如有人尾随或冲闸，摆臂自动反推力阻挡并报警。
2、 （当装有红外探测的情况下）当前面的人和物体没有完全通过时，如有人尾随闯入，则红外启动报警。
3、 过人、过车模式可选。
l 消防输入：可与消防报警信号连接，实现不断电落杆常开。
l 报警提示功能：非法通行或冲闸时，自动发出报警提示。
l 速度可调：摆臂打开及关闭的速度多级可调，用户可根据实际需求进行设定。
l 新一代工业级ARM控制系统，增设多功能数码设置、加密及复位等功能。
l 防反转功能：在摆臂复位的过程中，如发生外力逆转摆臂，摆臂即自动启动反推力且发出报警，待外力消失后则自动回到零位恢复通行。
l 自动保护功能：当外力阻止摆臂正常运动时，且外力连续不断，系统将自动检测20秒后自动保护并进入休眠状态。当下一次合法信号输入时，闸机将自动恢复正常。
l 多级防撞缓冲功能：非法通行或冲闸时，闸杆缓冲相应角度且启动即时反推力，同时启动报警，在实现人性化防伤害的同时也大大减少了因经常或连续冲撞而产生的机械损坏。
l 无人职守：断电摆臂自动常开，通电自动复位（阻挡通行）。




三、CXT-BW150摆闸技术参数
◇ 外壳材料： SUS304不锈钢
◇ 外壳加工工艺：采用激光、折弯、切割、焊接、抛光、打磨等工艺生产。

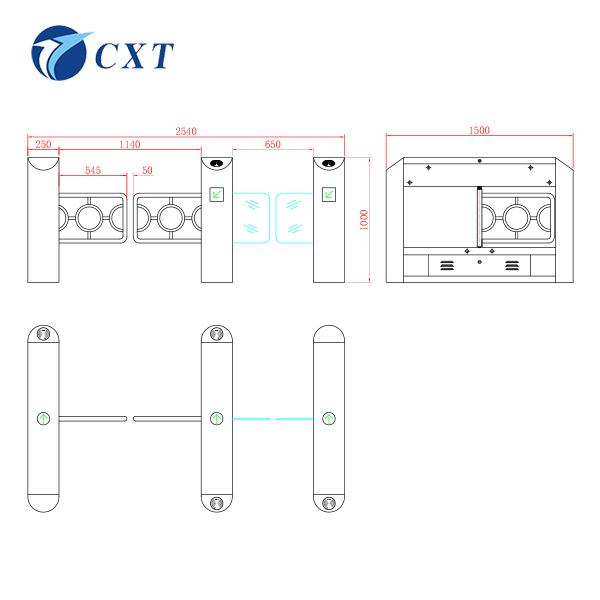

◇ 规格尺寸：视各款式定。
◇ 重量：视各款式定。
◇ 摆臂长：600mm（标准）-900mm/不锈钢管。
◇ 开启关闭速度：0.5-2S可调。
◇ 电机：24V /30W无刷。
◇ 适应温度：-20℃ ～ 80℃（-20℃以下考虑增加温控系统）。
◇ 适应湿度：5％—— 90％。
◇ 延时复位时间：多级可调。
◇ 通行速度：约25-35人/分钟。
◇ 工作环境：室内、室外。
功能对照表：

案例：
